| 型号 | Model | JLD-NC4 |
|---|
| 控制系统 | Control system | 台湾宝元系统 |
| 驱动電机 | Drive motor | 1.5千瓦之山伺服電机2+1（刹車） |

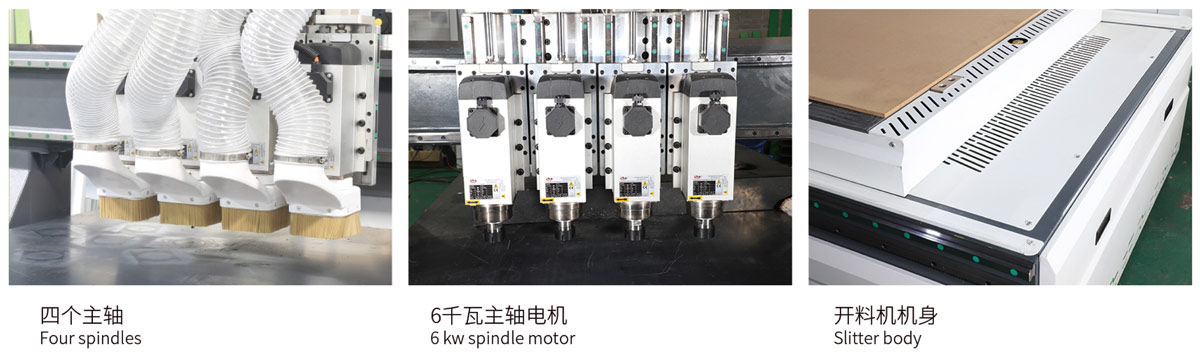

| 主轴 | Principal axis | 6.0kw主轴x4,转速：18000转 |
| 变频器 | Frequency converter | 变频器7.5kw科肯 |
| 导轨，滑块 | Guide rail, slider | 台湾，Y轴采用30#, XZ轴采用25#,机架与横梁采用法兰滑块 |
| 齿条 | Rack | 台湾精特高精度2模斜齿齿条，齿条额外增加淬火工艺 |
| 丝杆 | Screw rod | 2510台湾TBI滚珠丝杆 |
| 轴承 | Bearing | 日本进口角接触轴承x2,國产深沟球轴承x1 |
| 台面 | Mesa | 1220x 2440mm真空吸附、6分區 |
| 机架，横梁 | Frame, beam | 國标矩形方管焊接 |
| 真空泵 | Vacuum pump | 7. 5水冷循环泵 |
| 電气 | electrical | 施耐德電气 |
| 真空泵 | Vacuum pump | 7. 5水冷循环泵 |
| 加工速度 | Processing speed | 0-25m/min |
| 空载速度 | No load speed | 0-80m/min |
| 重定位精准 | Accurate relocation | +0.2mm |
| 总功率 | Total power | 约20kw. |
| 总重量 | Total power | 约3吨 |
| 有效工作行程 | Effective working stroke | 長2800x宽1220x高200mm |
| 外形尺寸 | Dimensions | 長4000x宽2400x高2200mm |
